HEP閥門定位器 HEP-15 16 17定位器

發布時間：2008-03-05　瀏覽：次

HEP定位器工作原理：

HEP定位器的工作是基于力平衡原理，在定位器處于穩定狀態時，其反饋回路與力平衡系統處于平衡狀態。當輸入信號、閥桿摩力或流體作用力發生變化，磁電組件的作用力與因閥桿位置變化引起反饋回路產生的作用力就處于不平衡狀態，定位器調節執行機構氣室壓力，其結果使反饋回路以處于平衡狀態，閥桿停留在新的位置又與定位器輸入信號相對應。

HEP定位器可克服閥桿摩擦力和閥芯的不平衡力，提高定位器響應速度，進而確保系統按照調節器的輸出信號正確定位。定位器也可安裝在0~90°轉角的RC執行機構上，控制旋轉式調節閥的動作。HEP定位器有六種型號，有兩種結構型式，型號數字后加RC表示角行程定位器，無RC表示直行程定位器。

HEP-15 HEP-16 HEP-17閥門定位使用特點：

   1、繼動器容量大，耗氣量小，穩定性好，靈敏度高；
   2、HEP定位器電磁組件精度高；
   3、調整和維修可在工作狀態下直接進行；
   4、HEP定位器磁體采用高儲能積的稀土材料制造，電流通過彈性元件輸入，不用引線。

HEP閥門定位器型號標準：

	型號	單動作型執行機構用
結構	HEP-15	耐壓防爆型
	HEP-16	本質安全型
	HEP-17	室外防水型

HEP型電氣閥門定位器結構組成：

HEP電氣閥門定位器由下列各部件組成；把電信號轉換成機械位移的電磁組件，把位移轉變成噴嘴背壓的噴嘴擋板機構，放大噴嘴背壓的繼電器，對輸出壓力進行反饋的反饋杠桿機構，及調整行程的調節件。

HEP閥門定位器技術規格：

輸入信號	4～20 mA DC可進行分程控制調整范圍4～12，12～20 mA DC
輸入阻抗	250Ω±10Ω	氣源壓力	140～160 KPa,120 ～500 KPa
耗氣量	單動作型	5Nl / min （140KPa）
性能	直線性	1.0% F.S
	回差	±1%F.S
	靈敏度	±0.1% F.S
	重復精度	±0.2% F.S
氣源接口	Rc 1/4	電氣接口	Rc 1/2
環境溫度	-40～80℃	防護等級	IP65
外殼材料	鋁合金	表面涂層	噴塑
重量	3.8kg

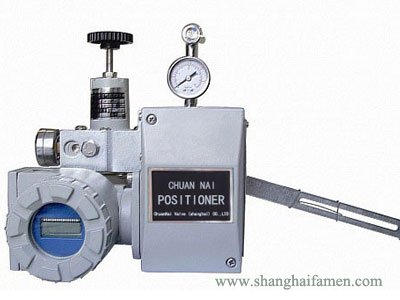

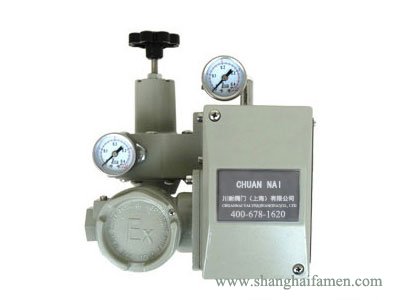

HEP-16 HEP-15閥門定位器結構圖：
HEP定位器結構圖
